Как работает ротационная высечка картонных коробок

Картонную коробку редко вырезают в виде нескольких отдельных деталей. Обычно сначала разрабатывают её развёртку, а затем получают из листа плоскую заготовку с клапанами, замками, линиями сгиба, ручками и другими элементами конструкции. Одним из способов изготовления таких заготовок является ротационная высечка.

Технология применяется в производстве транспортной, потребительской и демонстрационной упаковки из гофрокартона. Она подходит для серийного выпуска изделий, когда необходимо обрабатывать большое количество листов и сохранять одинаковые размеры каждой заготовки.

Что такое ротационная высечка

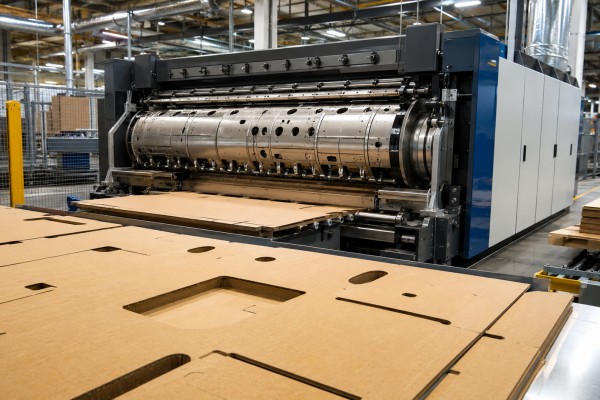

Ротационная высечка представляет собой обработку листового материала между двумя вращающимися цилиндрами. На одном из них закрепляется высекальная форма с режущими и биговальными линейками. Второй выполняет функцию ответного вала и обычно имеет полиуретановое покрытие.

Когда лист гофрокартона проходит между цилиндрами, форма прижимается к его поверхности. Режущие элементы прорезают материал по заданному контуру, а биговальные формируют линии будущего сгиба. Одновременно могут выполняться надсечки, перфорация, отверстия и другие элементы.

В результате из цельного листа получается плоская заготовка. Полноценной коробкой она становится позже, после складывания, склейки, сшивания или ручной сборки.

Как устроено оборудование

Ротационная машина состоит из нескольких связанных между собой узлов. Комплектация зависит от модели оборудования и особенностей производственной линии, но обычно используются:

система подачи листов;
механизмы позиционирования и контроля совмещения;
высекальный цилиндр;
ротационная высекальная форма;
ответный вал с полиуретановым покрытием;
режущие, биговальные и перфорационные линейки;
элементы для отделения материала от формы;
система удаления или сбора отходов;
приёмное устройство для готовых заготовок.

На производственной линии перед высечкой могут размещаться секции флексографской печати. Это позволяет сначала нанести изображение, текст или маркировку, а затем вырезать заготовку с точным совмещением печати и контура.

После обработки могут устанавливаться модули складывания, склеивания, подсчёта и формирования пачек. Конкретная схема зависит от вида упаковки и организации производства.

Как проходит процесс высечки

Работа начинается не со станка, а с подготовки конструкции картонной коробки. Специалист создаёт чертёж развёртки с учётом размеров изделия, расположения клапанов, замков, отверстий и линий сгиба.

Далее процесс проходит в несколько этапов:

Разработка конструкции. Определяются размеры коробки, способ сборки, расположение соединительных элементов и направление гофры.
Подготовка раскладки. Заготовки размещают на рабочем формате листа. От качества раскладки зависит расход гофрокартона и количество технологических отходов.
Изготовление высекальной формы. На цилиндрическом основании закрепляют режущие и биговальные линейки. Вокруг них располагают эжекторные материалы, которые помогают отделять картон от формы.
Настройка оборудования. Оператор устанавливает форму, задаёт параметры подачи и проверяет совмещение. Давление должно быть достаточным для прорезания материала, но не чрезмерным, чтобы не повредить структуру гофрокартона.
Подача листов. Материал последовательно поступает в рабочую зону между высекальным и ответным цилиндрами.
Резка и формирование сгибов. За один проход оборудование вырезает внешний контур, выполняет отверстия, надсечки, перфорацию и линии сгиба.
Отделение отходов. Ненужные участки удаляются непосредственно в машине или на следующем производственном этапе.
Приёмка заготовок. Готовые изделия укладываются в пачки либо передаются на складывание и склеивание.

Перед запуском основного тиража обычно проверяют несколько пробных листов. Контролируют размеры, качество кромок, глубину биговки, точность совмещения с печатью и удобство сборки коробки.

Какие операции выполняются за один проход

Ротационная высечка не ограничивается вырезанием внешнего контура. В зависимости от конструкции упаковки оборудование может выполнять несколько операций:

вырубать заготовку заданной формы;
формировать линии сгиба;
делать прорези и надсечки;
создавать перфорацию для отрывных элементов;
вырезать ручки, вентиляционные отверстия и окна;
формировать клапаны и замковые соединения;
отделять часть производственных отходов.

Благодаря этому можно выпускать не только стандартные четырёхклапанные короба, но и более сложные самосборные конструкции, лотки, дисплеи и упаковку с дополнительными элементами фиксации.

Преимущества ротационного способа

Основное преимущество технологии связано с непрерывным движением материала. Цилиндры вращаются, а листы последовательно проходят через рабочую зону. Это обеспечивает высокую производительность при выпуске средних и крупных тиражей.

К другим преимуществам относятся:

повторяемость размеров заготовок;
возможность изготовления сложных конструкций;
совмещение нескольких операций;
работа с разными форматами гофрокартона;
интеграция с флексографской печатью;
сокращение количества ручных операций;
стабильный выпуск одинаковых изделий;
возможность автоматической подачи и приёмки листов.

При правильной раскладке технология помогает рационально использовать материал. Однако небольшое количество отходов не является автоматическим свойством ротационной высечки. Расход картона зависит от формы заготовки, её размещения на листе и технических ограничений оборудования.

Отличие от плоской высечки

При плоском способе используется плоская высекальная форма, которая прижимается к материалу. Обработка происходит отдельными рабочими циклами. В ротационной машине форма закрепляется на цилиндре, а лист движется между вращающимися валами.

Ротационная технология обычно показывает высокую производительность на серийном выпуске гофроупаковки. Она позволяет объединить печать, высечку и другие операции в одной линии.

Плоская высечка тоже применяется в промышленном производстве. Она может быть удобна при работе с определёнными форматами, толстыми материалами, сложными конструкциями и требованиями к точности. Поэтому нельзя утверждать, что один способ всегда лучше другого.

При выборе учитывают:

планируемый тираж;
размеры заготовки;
толщину и структуру материала;
сложность конструкции;
допустимые отклонения;
требования к качеству кромок и сгибов;
стоимость изготовления формы;
возможности производственной линии.

От чего зависит качество заготовки

Даже современное оборудование не обеспечит стабильный результат без правильной настройки. На качество ротационной высечки влияют состояние высекальной формы, режущих линеек и полиуретанового покрытия ответного вала.

Слишком небольшое давление может привести к неполному прорезанию материала. Чрезмерное заглубление ножей ускоряет износ покрытия, влияет на размеры заготовки и способно повредить гофрокартон.

Также необходимо учитывать:

толщину материала;
профиль и направление гофры;
влажность картона;
прочность и сжимаемость листа;
высоту и состояние режущих линеек;
настройку биговальных элементов;
точность подачи;
совмещение печати и контура;
состояние ответного покрытия;
правильность обрезинивания формы.

Особое значение имеет биговка. Если линия сгиба сформирована неправильно, при сборке материал может трескаться, расслаиваться или сгибаться в стороне от заданного положения.

Какие изделия получают методом ротационной высечки

Технология применяется для изготовления различных видов упаковки и изделий из гофрокартона:

самосборных коробок;
транспортных гофрокоробов;
лотков для продуктов;
упаковки для маркетплейсов;
коробок с ручками и отверстиями;
конструкций с замковым дном;
витринных и демонстрационных дисплеев;
упаковки сложной формы;
разделителей и внутренних элементов;
коробов с отрывной перфорацией.

Возможности производства зависят от рабочего формата машины, характеристик гофрокартона и конструкции высекальной формы.

Наша продукция:

Что происходит после высечки

После выхода из машины заготовка остаётся плоской. В зависимости от конструкции она может поступить на фальцовку, склейку или сшивание металлическими скобами. Самосборные коробки обычно поставляются заказчику в сложенном виде и собираются без дополнительного крепежа.

Готовые изделия проверяют по размерам, качеству прорезей и линий сгиба. Также оценивают совмещение печати, работу замков и удобство сборки.

Таким образом, ротационная высечка является одним из этапов изготовления картонной упаковки. Она позволяет быстро и последовательно превращать листы гофрокартона в одинаковые заготовки сложной формы. Производительность и качество результата зависят не только от оборудования, но и от конструкции коробки, высекальной формы, свойств материала и точности настройки всей линии.
